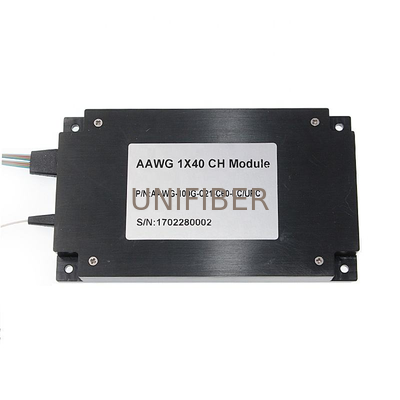

40CH PM AAWG Модуль Гауссианский C21~C60 FC/APC Работает медленная ось

Большие изображения : 40CH PM AAWG Модуль Гауссианский C21~C60 FC/APC Работает медленная ось

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Unifiber or OEM
Сертификация:	ROHS
Номер модели:	Атермальный модуль AWG PM AAWG

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Подлежит обсуждению

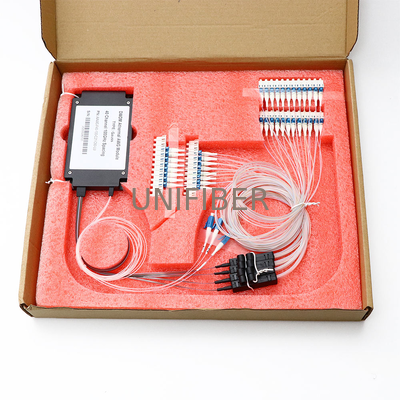

Упаковывая детали:	Картонная коробка
Время доставки:	3~5 дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	500 шт./день

контакт

Подробное описание продукта

Продукт:	40-канальный модуль AWG PM	Количество каналов::	40CH
Длина волны:	C21 ~ C60	Расстояние между каналами:	100 г
Форма фильтра:	Плоская вершина или гауссова	Коннектор ввода/вывода:	ЛК/СКП
Длина волокна:	0,5 м, 1 м, 1,5 м, 2 м	Упаковка:	Модуль или стойка
Выделить:	40CH PM AAWG Модуль Гауссианский C21-C60 , Мультиплексер FC/APC с разделением длины волны , Работающий модуль PM AAWG на медленной оси

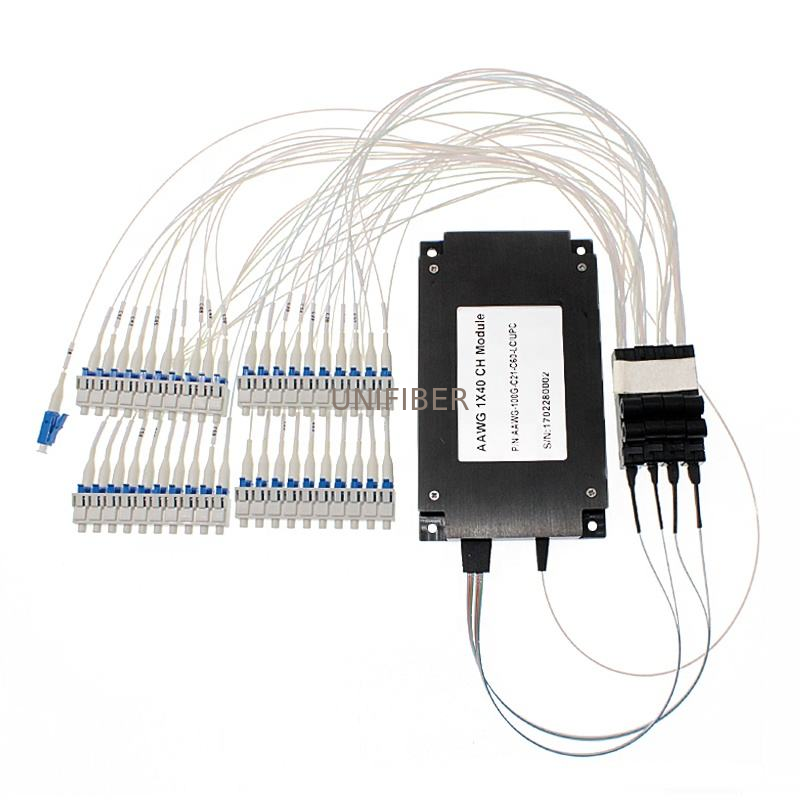

40-канальный модуль AAWG с поляризационно-сохраняющим волокном, гауссова характеристика, C21~C60, FC/APC, медленная ось работы

Модуль AAWG с поляризационно-сохраняющим волокном (PM AAWG) представляет собой устройство на основе планарной световодной схемы (PLC), которое мультиплексирует или демультиплексирует десятки длин волн в C-диапазоне (1525-1565 нм) с ультратонким шагом до 50 ГГц (0,4 нм). Созданный на основе технологии кремниевых световодов и интегрированный с пигтейлами PM-волокна, он обеспечивает плоскую или гауссову фильтрацию для когерентных телекоммуникационных, датаком и испытательных систем.

Ключевые особенности

До 96 каналов с шагом 50 ГГц/100 ГГц/150 ГГц
Низкие вносимые потери, высокая изоляция
Компактные варианты для монтажа в стойку 1U или корпуса
Совместимость с сеткой ITU C-диапазона
Экологическая надежность

Применение

Когерентная оптическая передача — системы DWDM 100G/400G/800G
Соединение центров обработки данных (DCI)
Плотные оптические сети связи
Системы оптических усилителей и EDFA
Оптические испытания и измерения
Поляризационно-чувствительные оптические платформы

Технические характеристики

Параметр	Единица измерения	Значение
Рабочая длина волны	нм	1525~1565
Центральная длина волны	нм	Сетка ITU (C13 ~C64) или по индивидуальному заказу
Канальный порт	нм	32,40 \| 32,40,44,48,60 \| 80,88,96
Шаг канала	нм	150 ГГц (1,2 нм) \| 100 ГГц (0,8 нм) \| 50 ГГц (0,4 нм)
Полоса пропускания канала	Мин.	нм	±0,11 \| ±0,11 \| ±0,05
Технология	-	Плоская \| Плоская \| Гауссова \| Плоская
Полоса пропускания при 1 дБ	Мин.	нм	0,92 \| 0,38 \| 0,2 \| 0,2
Полоса пропускания при 3 дБ	Мин.	нм	1,2 \| 0,58 \| 0,4 \| 0,26
Вносимые потери порта	Макс.	дБ	5,5 \| 5,5 \| 3,8 \| 6,0
Изоляция соседних каналов	Мин.	дБ	≥11 \| ≥25 \| ≥27 \| ≥25
Изоляция несмежных каналов	Мин.	дБ	≥23 \| ≥29 \| ≥30 \| ≥29
Равномерность	Макс.	дБ	1,5
Пульсации	Макс.	дБ	0,5 \| 0,5 \| 1,5 \| 0,5
Коэффициент подавления	Мин.	дБ	18 \| 18 \| 18 \| 16
Обратные потери	Мин.	дБ	40
Прямолинейность	Мин.	дБ	50
Обработка мощности	Макс.	мВт	300
Тип волокна	-	PM 1550 Fiber
Покрытие волокна	мкм	250 мкм / 900 мкм в свободной трубке
Длина волокна до разветвителя	L1	мм	500
Длина разветвителя до разъема	L2	мм	500
Разъем	-	LC/UPC или по индивидуальному заказу
Размеры (ВxШxГ)	мм	120x70x11, 482x250x44, 482x230x44
Рабочая температура	°C	-5~65
Температура хранения	°C	-40~85
