Подробная информация о продукте:
Оплата и доставка Условия:
|

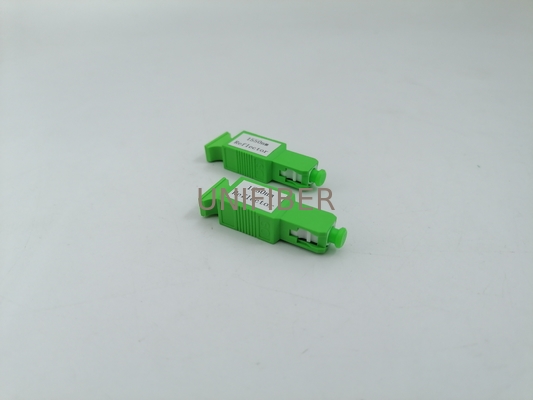

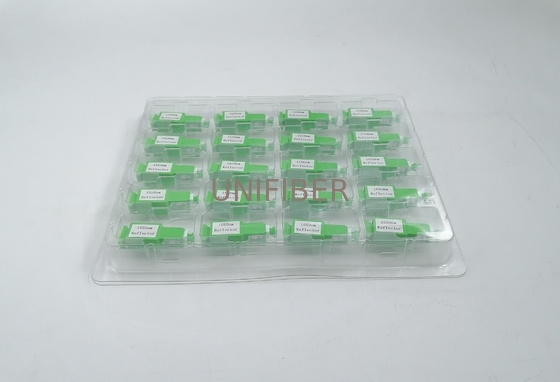

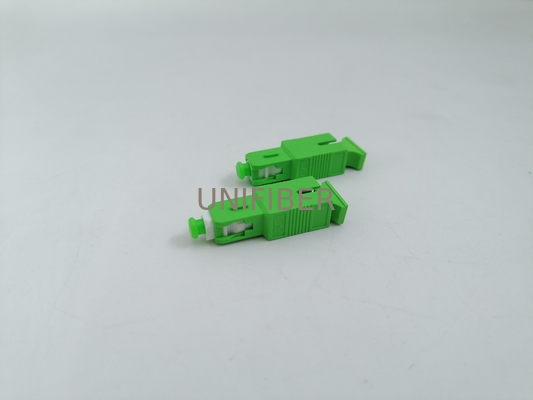

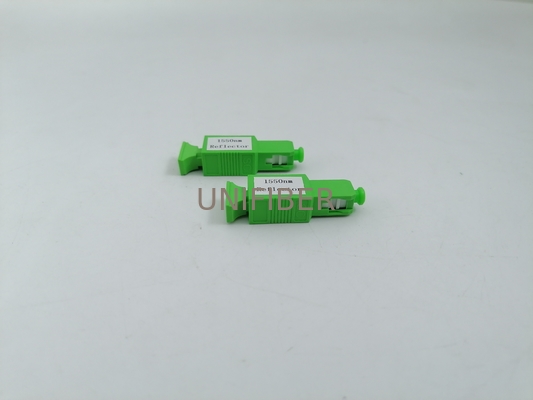

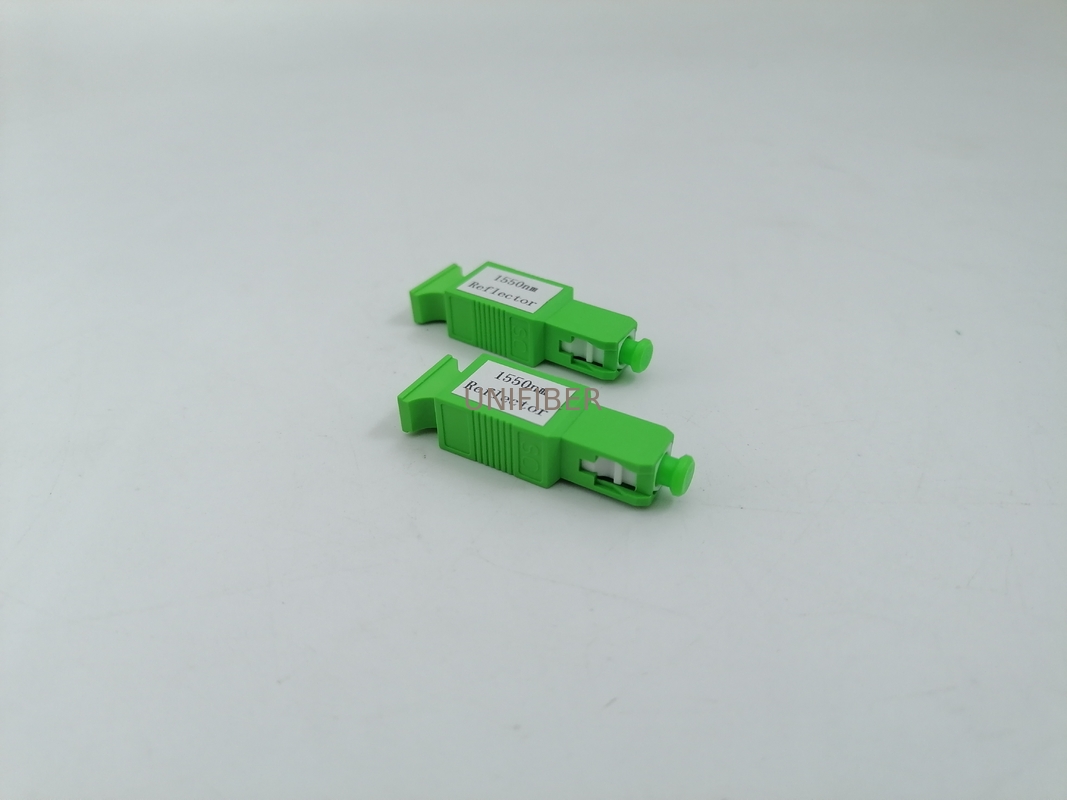

| Product: | 1650nm OTDR FBG Fiber Optic Reflector | Operation Wavelength: | 1650nm |
|---|---|---|---|
| Material: | Plastic / Metal | Connector: | SC/APC male/female |
| Insertion loss(1260nm-1360nm): | 1.2 dB | Return loss(1260nm-1360nm): | 35 dB |
рефлектор OTDR расположен на всей стороне объекта оптической сети (ONU) пассивной оптической сети (PON), которая будет отражать испытуемый сигнал от OTDR на стороне терминала оптической линии (OLT),в то время как сигнал дорожного движения системы PON будет проходить через рефлектор с очень небольшими потерямиОтражатель OTDR используется для повышения чувствительности OTDR для проверки оптической непрерывности абонента и устранения неполадок.
Особенности
Низкая потеря вставки и отражательность на длине волны трафика
Высокая отражательность на длине волны испытания
Легко устанавливается
Исключительная надежность и экологическая стабильность
Совместима с GPON, EPON, GEPON
Применение
Сеть FTTX
Устранение неполадок FTTX
Спецификация
| Параметр | Спецификация | ||
| Длина волны (Rang ((nm)) | Пропускная полоса | 1260 ~ 1360 & 1460 ~ 1600 & 1600 ~ 1625 | |
| Рефлекторная полоса | 1644.5~1655.5 | ||
| Потеря вставки (dB) | Пропускная полоса @1260-1360 | ≤ 1.4 | |
| Пропускная полоса @1460-1600 | ≤ 1.4 | ||
| Пропускная полоса @1600-1625 | ≤3.4 | ||
| Рефлекторная группа @1644.5~1655.5 | ≥ 21 | ||
| Убытки от возврата ((dB) | Reflect Band @ 1260-1360 | ≥ 35 | |
| Reflect Band @1460-1600 | ≥ 30 | ||
| Рефлекторная полоса @1600~1625 | ≥ 20 | ||
| Рефлекторная группа @1644.5~1655.5 | ≤ 1.0 | ||
| Потери, зависящие от поляризации ((dB) | ≤ 0.3 | ||
| TDL (dB) | ≤ 0.5 | ||
| Риппл (dB) | ≤ 0.5 | ||
| Максимальная передача оптической мощности (dBm) | 27 | ||
| Время подключения | 500 | ||
| Коннекторы ввода/вывода | *SC/APC | ||
*Примечание: все типы SC/UPC, LC/UPC и LC/APC доступны по запросу.
