40CH Атермальный AWG 100Ghz DWDM Mux Demux Плоская вершина C21 ~ C60 LC / UPC 1U Rackmount

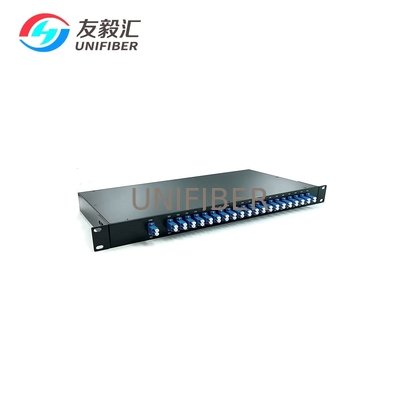

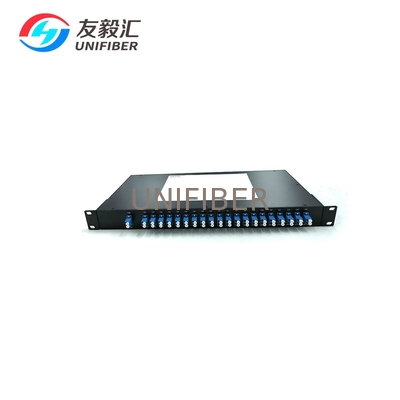

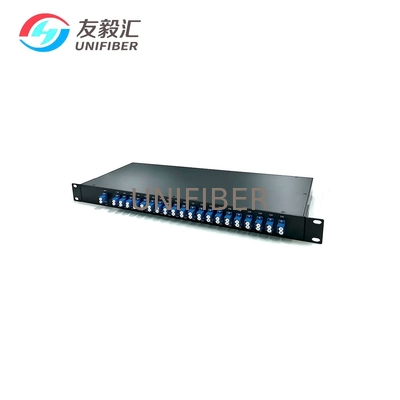

Большие изображения : 40CH Атермальный AWG 100Ghz DWDM Mux Demux Плоская вершина C21 ~ C60 LC / UPC 1U Rackmount

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Unifiber or OEM
Сертификация:	ROHS
Номер модели:	40CH Атермальный AWG 100Ghz DWDM Mux Demux

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Подлежит обсуждению
Упаковывая детали:	Случай волдыря
Время доставки:	5 ~ 8 дней
Условия оплаты:	L/C, T/T
Поставка способности:	100 шт. в день

контакт

Подробное описание продукта

Продукт:	100 ГГц AAWG DWDM Mux Demux	Количество каналов:	40 каналов
Конфигурация:	Mux+Demux	Первый канал:	C21 C22 C23...C59 C60 C61
тип волокна:	0.9 мм	Коннектор:	ЛК СКП

40/48CH 100G Атермальный AWG DWDM Mux/Demux Модуль в 1U Rackmountявляется высокопроизводительным DWDM mux/demux устройством, работающим на канале 100 ГГц без необходимости стабилизации температуры.Плоскообразно обработанные кремниевые чипы на кремниевом слое состоят из массированных канальных волноводов для разделения или объединения нескольких длин волнАтермальные AWG позволяют мультиплексировать и демультиплексировать сигналы DWDM в широком диапазоне температур работы без необходимости нагревателя и мониторинговой электроники.Эти AWG предлагают низкую потерю вставкиОтличная изоляция каналов, легкость обработки волокон и долгосрочная надежность в компактном пакете.

Особенности

Функция MUX/DEMUX
Компактный пакет
Многоканальный номер
Telcordia GR-1209/1221 соответствует требованиям
Атермальная конструкция, электрическая энергия не требуется
Низкая потеря вставки, низкий PDL, высокая изоляция канала

Применение

DWDM передача
Местные сети
Сети дальнего следования
Сети PON
Строительные блоки для ROADM
Строительные блоки для VMUX

Спецификация

Параметр	Спецификация			Объекты	Примечания
Параметр	Минуты	Тип	Макс	Объекты	Примечания
Расстояние между каналами	100			Ггц
Номера канала	40/48			Каналы
Частоты каналов	Сеть МСЭ			THz
Доступный диапазон частот канала	191.70		196.40	THz
Пропускная полоса канала	- Двенадцать.5		+12.5	Ггц
Пропускная полоса канала	-Нет.10		+0.10	nm
Точность длины волны центра	-Нет.05		+0.05	nm
Потеря вставки			5.5	ДБ	@Центр длины волны
Потеря вставки			6.0	ДБ	Полная пропускная способность
Пропускная полоса Ripple		1.0	1.5	nm	Полная пропускная способность
Пропускная способность @1.0dB	0.32			nm
Пропускная способность @3.0dB	0.58			nm
Пропускная способность @20dB			1.20	nm
Единообразие потери вставки в ITU			1.50	ДБ
Потери, зависящие от поляризации			0.5	ДБ
Изоляция соседних каналов	27	30		ДБ
Изоляция несоседних каналов	30	35		ДБ
Полный переходный разговор	24	24		ДБ
Директива	45			ДБ
Возвратные потери с соединителями	40	45		ДБ
Хроматическая дисперсия	- 20		+20	пс/нм
PMD			0.5	пс
Оптическая обработка мощности общего порта			24	dBm

Канал	ИТУ	Частота	Длина волны	Канал	ИТУ	Частота	Длина волны
Нет, нет, нет.	Канал	THz	nm	Нет, нет, нет.	Канал	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	××	×	×	×	××	* *	×	×
	Пакет	Модуль	Пространство канала	Пропускная полоса профиль	Канал	Начинать.	Ком	Пройдите
	Пакет	Тип	Пространство канала	Пропускная полоса профиль	Число	Канал	Ком	Пройдите
A=Атермальный	1U=1U	M=Mux	1=100 ГГц	F=Плоская вершина	32=32	C17=C17	0=Ничего	0=Ничего
A= массив	2U=2U	D=Demux	2=50 ГГц	G=Гаусс	40=40	C21=C21	1=FC/UPC	1=FC/UPC
W = длина волны	ST=Кайка	1=Мукс и Демукс			48=48		2=FC/APC	2=FC/APC
G=Ретки							3=SC/UPC	3=SC/UPC
M=Модуль							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
