PE TPU село руководство на мель оптического волокна трубопровода трубки GYTS

Кабель оптического волокна хоронити свободной трубки режима GYTS на открытом воздухе кабеля оптического волокна трубопровода одиночный на открытом воздухе, который сели на мель сразу

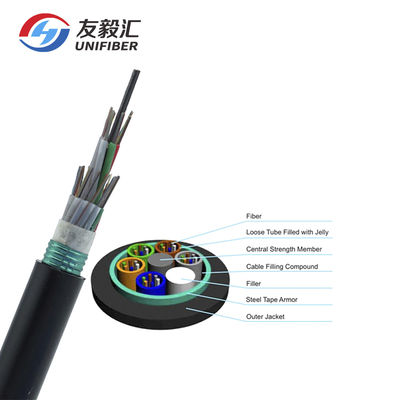

Волокна, одиночный режим или режим muti, расположены в свободную трубку сделанную из высокой пластмассы модуля. Трубки заполнены с водостойкой заполняя смесью. Стальной провод, иногда обшиваемый с полиэтиленом (PE) для кабеля с высоким отсчетом волокна, размещает в центре ядра как металлический член прочности. Трубки (и заполнители) садятся на мель вокруг члена прочности в ядр компакта и круглого кабеля. PSP продольно приложено над кабельной жилой, которая заполнена с заполняя смесью для того чтобы защитить ее от входа воды. Кабель завершен с оболочкой PE.

Особенности:

Оболочка PE защищает кабель от ультрафиолетового излучения

Хорошее представление механических и температуры

Свободные смесь завалки трубки и завалка 100% кабельной жилы

Высокопрочная свободная трубка которая гидролиз устойчивый
Особенная смесь завалки трубки обеспечить критическую защиту волокна
Задавите сопротивление и гибкость

Увеличение PSP влагостойкое

Стальной провод используемый как центральный член прочности


Применение:

Принятый к на открытом воздухе распределению;

Соответствующий для воздушного, трубопровод кладя метод;

Связь дальнего расстояния и локальной сети.

Параметры:

Номер детали: Увеличенный волокном 2	Отсчет волокна	Трубки	Заполнители	кабель OD (mm)	Кабель Вес (kg/km)	Прочность на растяжение длинная/недолгосрочная (n)	Задавите сопротивление длиной/недолгосрочный (n)
GYTS -2~6	2~6	1	4	9,9	103	600/1500	300/1000
GYTS -8~12	8~12	2	3	9,9	103	600/1500	300/1000
GYTS -14~18	14~18	3	2	9,9	103	600/1500	300/1000
GYTS -20~24	20~24	4	1	9,9	103	600/1500	300/1000
GYTS-26~30	26~30	5	0	9,9	103	600/1500	300/1000
GYTS -32~36	32~36	6	0	10,3	119	600/1500	300/1000
GYTS -38~48	38~48	4	1	11,2	137	1000/3000	300/1000
GYTS -50~60	50~60	5	0	11,2	137	1000/3000	300/1000
GYTS -62~72	62~72	6	0	12,2	158	1000/3000	300/1000
GYTS -74~84	74~84	7	1	13,8	198	1000/3000	300/1000
GYTS -86~96	86~96	8	0	13,8	198	1000/3000	300/1000
GYTS -98~108	98~108	9	1	15,2	226	1000/3000	300/1000
GYTS -110~120	110~120	10	0	15,2	227	1000/3000	300/1000
GYTS -122~132	122~132	11	1	17,1	277	1000/3000	300/1000
GYTS-134~144	134~144	12	0	17,1	278	1000/3000	300/1000



Цвет волокна

Номер волокна в трубка 8cores	1	2	3	4	5	6
	Синь	Апельсин	Зеленый цвет	Браун	Серый цвет	Белый
	7	8	9	10	11	12
	Красный	Черный	Желтый цвет	Фиолет	Пинк	Aqua
Цвет 13~24 будет отмечен с черным трейсером. Для черного цвета не не нужен маркированный черный трейсер, использует цвет природы вместо.



Характеристика кабеля механическая

ядр		Диаметр кабеля			вес
2 ядра к 60 ядров		10.0±0.3mm			115±5kg/km
72 ядра		10.5±0.3mm			120±5kg/km
96 ядров		12.5±0.3mm			180±5kg/km
144 ядра		14.5±0.3mm			245±5kg/km
Минимальный радиус загиба (mm)		Долгосрочность			10D
Минимальный гнуть Радиус (mm)		Недолгосрочный			20D
Минимальное позволяемое Прочность на растяжение (n)		Долгосрочность			600
Минимальное позволяемое Прочность на растяжение (n)		Недолгосрочный			1500
Нагрузка толкотни (N/100mm)		Долгосрочность			300
Нагрузка толкотни (N/100mm)		недолгосрочный			1000
Деятельность температура (℃)		-40+70
Установка температура (℃)		-20+60



Характеристика волокна

Стиль волокна		Блок	SM G652	SM G652D	MM 50/125	MM 62.5/125	MM OM3-300
условие		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
амортизация		dB/km	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
			0.36/0.23	0.34/0.22	3.0/1.0	----	----
Dispresion	1550nm	Ps/(nm*km)	----	≤18	----	----	Dispresion
	1625nm	Ps/(nm*km)	----	≤22	----	----
Ширина полосы частот	850nm	MHZ.KM	----	----	≧400	≧160	Ширина полосы частот
	1300nm	MHZ.KM	----	----	≧800	≧500
Нул длин волны рассеивания		nm	1300-1324	≧1302, ≤1322	----	----	≧ 1295, ≤1320
Нул наклонов dispresion		nm	≤0.092	≤0.091	----	----	----
PMD максимальное индивидуальное Fibr			≤0.2	≤0.2	----	----	≤0.11
Значение связи дизайна PMD		Ps (nm2*k m)	≤0.12	≤0.08	----	----	----
Λc критической длины волны волокна		nm	≧ 1180, ≤1330	≧1180, ≤1330	----	----	----
Sutoff кабеля λcc длины волны		nm	≤1260	≤1260	----	----	----
MFD	1310nm	um	9.2+/-0.4	9.2+/-0.4	----	----	----
	1550nm	um	10.4+/-0.8	10.4+/-0.8	----	----	----
Численный Апертура (NA)			----	----	0,200+/ -0,015	0.275+/-0. 015	0.200+/-0 .015
Шаг (середина двухнаправленного измерение)		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
Незакономерности над волокном длина и пункт		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

Dicontinuity
Backscatter разницы коэффициент		dB/km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
Единообразие амортизации		dB/km	≤0.01	≤0.01
Dimater ядра		um			50+/-1.0	62.5+/-2.5	50+/-1.0
Диаметр плакирования		um	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Не-циркулярность плакирования		%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
Покрывая диаметр		um	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Покрывать/зяблик концентрически ошибка		um	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
Покрывать не циркулярность		%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Ядр/ошибка conentricity плакирования		um	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
Скручиваемость (радиус)		um	≤4	≤4	----	----	----



Пакет

материал 1.Packing: Деревянный барабанчик

длина 2.Packing: стандартная длина кабеля будет 2 km. Другая длина кабеля также availabler

если требуется custume
