Подробная информация о продукте:
Оплата и доставка Условия:
|
| Волокно: | Однорежимный | Применение: | Трубопровод/воздушное/сразу захоронение |
|---|---|---|---|
| Отсчет волокна: | 2-288 ядр | Пакет: | Деревянный барабанчик |
| Структура: | Сели на мель свободная трубка | Арморед: | Рифленая стальная лента |
| Выделить: | Кабель проламывания оболочки PE бронированный,Не металлический Armored кабель проламывания,Кабель падения оптического волокна GYXTW |
||

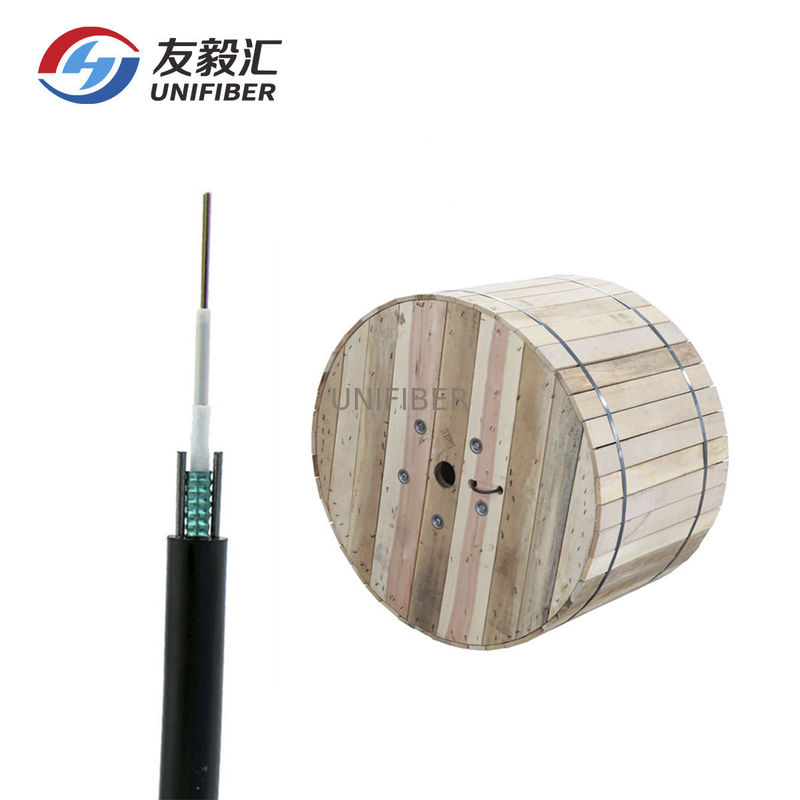

Оболочка GYXTW PE одиночного режима G652D надземного ядра кабеля оптического волокна 12/24/36/48 на открытом воздухе бронированная не металлическая
Волокно 250μm расположено в свободную трубку сделанную из высокой пластмассы модуля. Трубки заполнены с водостойкой заполняя смесью. Трубка создана программу-оболочку со слоем PSP продольно. Между PSP и свободной трубкой вод-преграждая материал приложен для того чтобы держать компакт кабеля и watertight. 2 параллельных стальных провода помещены на 2 сторонах стальной ленты. Параллельные стальные провода помещены на ленте 2 сторон. Кабель завершен с оболочкой полиэтилена (PE).
Особенности
Высокопрочная свободная трубка которая гидролиз устойчивый
2 параллельных стальных провода обеспечить прочность на растяжение
Небольшая установка диаметра, облегченных и дружелюбных
Задавите сопротивление и гибкость
Хорошее представление механических и температуры
Особенная смесь завалки трубки обеспечить критическую защиту волокна
Увеличение PSP влагостойкое
Хранение/рабочая температура: -40℃~+70℃
Применение
Годный к употреблению в трубопроводе/антенне
Параметр волокна
| Нет. | Детали | Блок | Спецификация | |
| G.652D | ||||
| 1 | Диаметр поля режима | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Диаметр плакирования | μm | 124.8±0.7 | |
| 3 | Не-циркулярность плакирования | % | ≤0.7 | |
| 4 | Ошибка концентричности Ядр-плакирования | μm | ≤0.5 | |
| 5 | Покрывая диаметр | μm | 245±5 | |
| 6 | Покрывая Не-циркулярность | % | ≤6.0 | |
| 7 | Ошибка концентричности Плакировани-покрытия | μm | ≤12.0 | |
| 8 | Критическая длина волны кабеля | nm | λcc≤1260 | |
| 9 | Амортизация (максимальная) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Параметры кабеля
| Детали | Спецификации | |
| Отсчет волокна | 2~24 | |
| Покрашенное покрывая волокно | Размер | 250µm±15µm |
| Цвет | Голубой, оранжевый, зеленый, Браун, серый цвет, белизна | |
| Свободная трубка | Размер | 2.10mm±0.05mm |
| Материал | PBT | |
| Цвет | Естественный | |
| Член прочности | Диаметр | 1.0mm |
| Материал | Сталь | |
| Наружная куртка | Размер | 8.0mm±0.1mm |
| Материал | PE | |
| Цвет | Черный | |
Механические и экологические характеристики
| Детали | Соедините | Спецификации |
| Tensio (долгосрочность) | N | 600 |
| Напряжение (недолгосрочное) | N | 1500 |
| Толкотня (долгосрочность) | N/10cm | 300 |
| Задавите (недолгосрочный) | N/10cm | 1000 |
| Минимальный радиус загиба (динамика) | mm | 20D |
| Минимальный радиус загиба (статический) | mm | 10D |
| Температура установки | ℃ | -20~+60 |
| Рабочая температура | ℃ | -40~+70 |
| Температура хранения | ℃ | -40~+70 |
Технический параметр
| Отсчет волокна | Диаметр кабеля (mm) | Вес кабеля (kg/km) |
Прочность на растяжение Длинный/краткость Термина (n) |
Сопротивление толкотни Длинный/краткость Термина (N/100mm) |
Гнуть Радиус статический/динамика (mm) |
| 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Характеристики передачи | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Максимальная амортизация (dB/km) (+20℃) |
850 nm | 3,0 | 3,3 | ||
| 1300 nm | 1,0 | 1,0 | |||
| 1310 nm | 0,36 | 0,4 | |||
| 1550 nm | 0,24 | 0,23 | |||
| Длина волны кабеля милая- (nm) | ≤1260 | ≤1450 | |||
