Подробная информация о продукте:
Оплата и доставка Условия:
|
| ДИАПАЗОН ПЕРЕДАЧИ: | 1260 | 1625 nm | ДИАПАЗОН ОТРАЖЕНИЯ: | 1644,5 | 1655,5 nm |
|---|---|---|---|
| Тип соединителя: | СК ЛК | Оптически сила: | 27дБм |
| Вносимые потери (1260–1360 нм): | dB 1,2 | Обратные потери (1260–1360 нм): | ДБ 35 |
| Выделить: | Рефлектор оптического волокна FBG,Рефлектор оптического волокна SC LC,рефлектор решетки 1625nm Bragg |
||

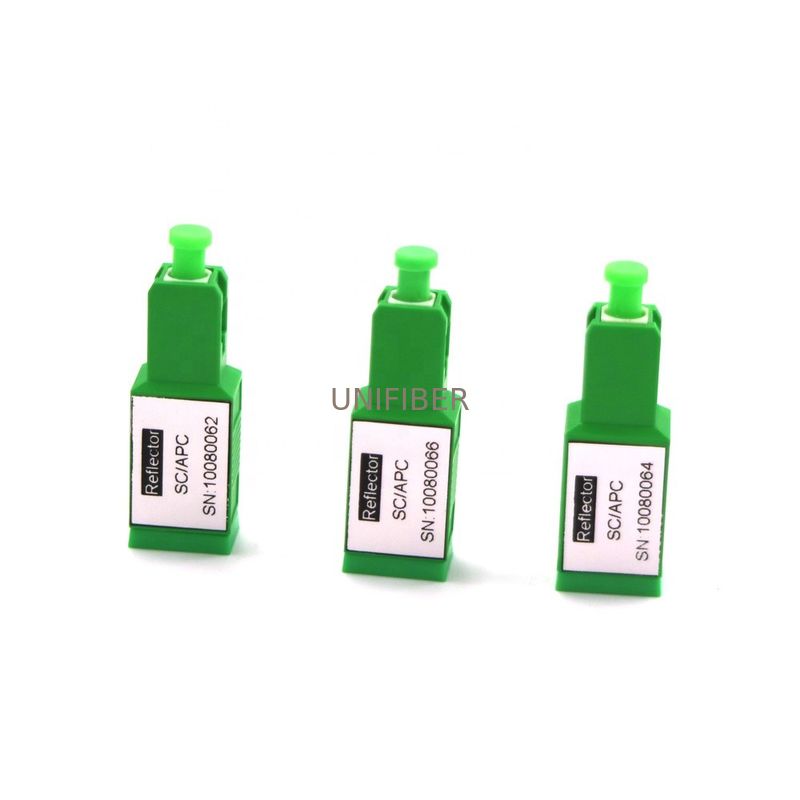

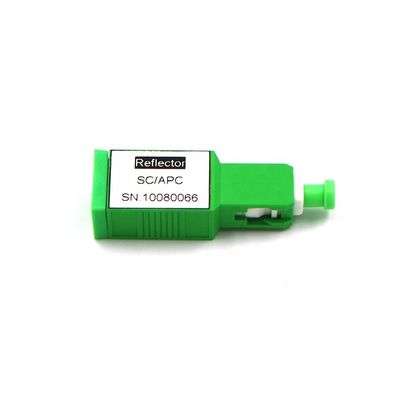

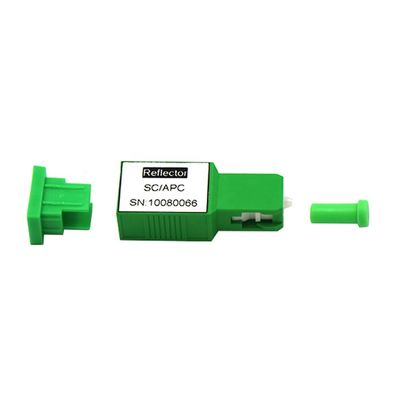

Рефлектор 1260-1625nm скрежетать SC FBG (решетки Bragg волокна) оптически
Рефлектор волокна, также известный как фильтр решетки Bragg волокна, обычно установлен в начало ONU оптически сети. Совмещенный с оборудованием OTDR, он может осуществить контроль точкаый-точка (PTP) или пункт-к-многопунктовый сети (PTMP) оптически связи, который может отразить ненормальность сети быстро и точно; Рефлектор волокна отрезка провода SC (FBG) имеет преимущества низкой вносимой потери, высокой отражательной способности, удобной установки, etc., и идеальный оптический прибор для контроля связи сети; Он широко использован в сети PON, испытании OTDR, центральном испытании компьютерной комнаты, FTTX и других полях.
ОСОБЕННОСТИ
решетка врезанная в волокне, освобождает от загрязнения окружающей среды;
высокая надежность, жизненные ожидания длинной жизни
Отражение высоко для диапазонов которым нужно быть преграженным (над 99,5%), близко к полному отражению
Длина волны диапазона отражения проконтролирована точно (1643.5nm | 1656.5nm)
В bandpass крае зоны переходной структуры очень узка (более менее чем 2nm), эта область все-пропуск;
Используя стандартную общую структуру переходника, легкое соединение;
Спецификация:
| Деталь | Блок | Рефлектор SC FBG, тип отрезка провода | ||
| Работая диапазон | Диапазон передачи | nm | 1260~1625 | 1260~1600 |
| Диапазон отражения | nm | 1645~1655 | 1625~1650 | |
| Диапазон передачи | IL | dB | ≤1.4 @1260~1360nm | ≤1.4 @1260~1360nm |
| ≤1.4 @1460~1600nm | ≤1.4 @1460~1580nm | |||
| ≤2.0 @1600~1625nm | ≤2.0 @1580~1600nm | |||
| >21 @1645~1655nm | >21 @1620~1630nm | |||
| ORL | dB | >35 @1260~1360nm | >35 @1260~1360nm | |
| >35 @1460~1600nm | >35 @1460~1580nm | |||
| >25 @1600~1625nm | >25 @1580~1600nm | |||
| Диапазон отражения | IL | dB | ≤1.0 @1645~1655nm | ≤1.0 @1620~1630nm |
| PDL | dB | ≤0.4 | ||
| Пульсация | dB | ≤0.6 | ||
| TDL | dB | ≤0.5 | ||
| Максимальная оптически сила | dBm | ≤27 | ||
| Тип Ferrule | / | ПК или APC | ||
| Тип волокна | / | Свободная трубка G657A1 и 900um | ||
| Направление передачи | / | Однонаправленный | ||
| Рабочая температура | ℃ | -20~+70 | ||
| Работая влажность | %RH | 5~95 | ||
| Температура хранения | ℃ | -40~+85 | ||
