Подробная информация о продукте:
Оплата и доставка Условия:
|
| Напряжение тока: | 3В 5В | Модель контроля: | Запирать на задвижку или Не-запирать на задвижку |
|---|---|---|---|
| Тип волокна: | СМ или ММ | Диаметр волокна: | 250ум 900ум или 2.0/3.0мм |
| Длина волны: | 850нм 1310нм 1490нм 1550нм ..... | Соединитель: | СТ СК ЛК ФК… |
| Выделить: | Переключатель волокна СМ ММ оптически,переключатель 1550нм 1кс2 механический |
||

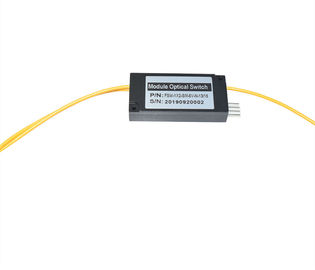

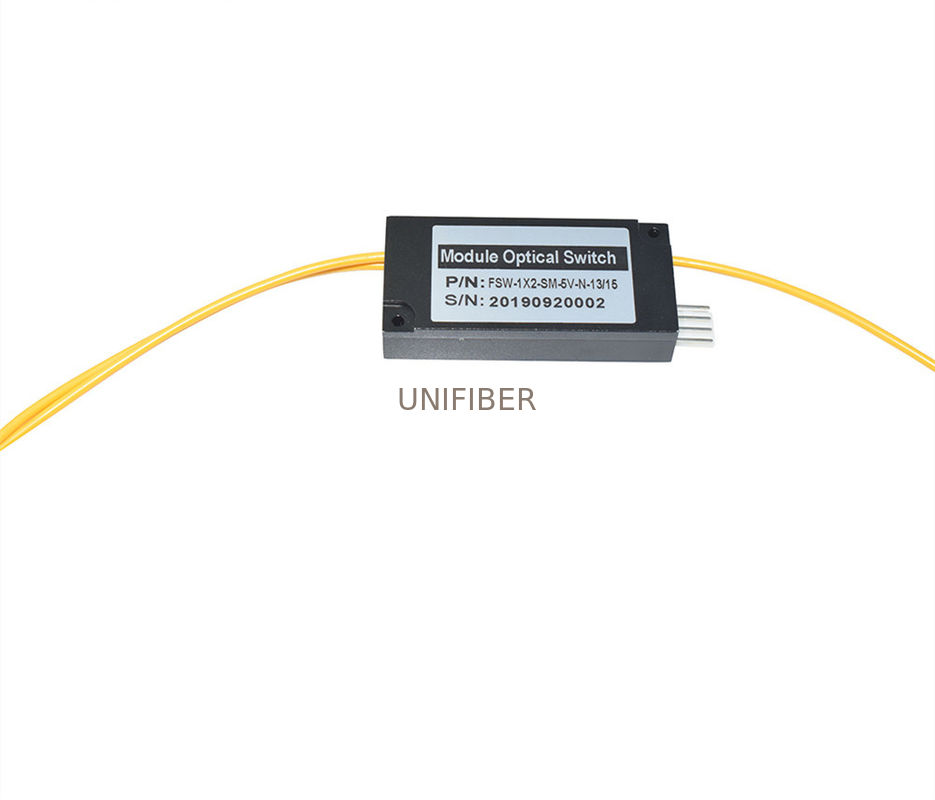

1310 переключатель 3В 5В 1550нм 1кс2 механический оптически, запирая на задвижку или Не-запирая на задвижку контроль
механическая поддержка оптически переключателя 1кс2 вся длина волны на 1260нм~1650нм, он предлагает ультравысокую надежность, низкую вносимую потерю, быструю скорость переключения так же, как двухнаправленное представление. Оптически переключатели широко использованы для оптически сети, защиты, предохранения от передатчика и приемника, испытательной системы сети и инструментирований.
|
Особенности Вносимая потеря ♦ низкая Диапазон длины волны ♦ широкий Помеха ♦ низкая Стабильность ♦ высокая, высокая надежность ♦ свободное от Эпоксидн на оптически пути ♦ запирая на задвижку и Не-запирая на задвижку |
Применения Преграждать канала ♦ ♦ конфигурируемое добавляет/падение Системный контроль ♦ Инструментирование ♦ |
Техническое Пареметер
| Параметры | ФСВ-1×2 | ||
| Диапазон длины волны | нм | 850±40/1300±40 | 1260~1650 |
| Работая длина волны | нм | 850/1300 | 1310/1490/1550/1625/1650 |
| Вносимая потеря | дБ | Тип: 0,8 Макса: 1,2 | Тип: 0,5 Макса: 1,0 |
| Возвращенная потеря | дБ | ММ≥30 СМ≥50 | |
| Помеха | дБ | ММ≥35 СМ≥55 | |
| ПДЛ | дБ | ≤0.05 | |
| ВДЛ | дБ | ≤0.25 | |
| ТДЛ | дБ | ≤0.25 | |
| Повторимость | дБ | ≤±0.02 | |
| Электропитание | В | 3,0 или 5,0 | |
| Продолжительность жизни | Время | ≥107 | |
| Переключите время | госпожа | ≤8 | |
| Сила передачи | мВ | ≤500 | |
| Рабочая температура | ℃ | -20~+80 | |
| Температура хранения | ℃ | -40~+85 | |
| Вес | г | 16 | |
| Размер | мм | (Л) 27× (В) 12.0× (Х) 8,2 | |
Примечание: 1. изготовление на заказ доступно.
2. Определенный без соединителя, и добавьте дополнительную потерю 0.2дБ в соединитель.
Штыри
| Модель контроля | Оптически путь | Электрический привод | Датчик состояния | ||||||
| 1×2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | |
| Запирать на задвижку | П1-П2 | -- | -- | ГНД | В+ | Конец | Открытый | Открытый | Конец |
| П1-П3 | В+ | ГНД | -- | -- | Открытый | Конец | Конец | Открытый | |
| Не-запирать на задвижку | П1-П2 | -- | -- | -- | -- | Конец | Открытый | Открытый | Конец |
| П1-П3 | В+ | -- | -- | ГНД | Открытый | Конец | Конец | Открытый | |
Оптически маршрут
| Состояние одно | Состояние 2 |
|
|
|
Электрический
| Спецификации | Напряжение тока | Настоящий | Сопротивление |
| запирать на задвижку 5В | 4.5~5.5 | ≥50мА | 125Ω |
| Не-запирать на задвижку 5В | 4.5~5.5 | ≥40мА | 175Ω |
| запирать на задвижку 3В | 2.7~3.3 | ≥70мА | 50Ω |
| Не-запирать на задвижку 3В | 2.7~3.3 | ≥50мА | 70Ω |
Упорядочение информации
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
|
С=СМ М=ММ |
85=850нм 13=1310нм 15=1550нм 13/15=1310/1550нм С=Отерс |
3=3В 5=5В |
Л=Латчинг Запирать на задвижку Н=Нон- |
5=50/125 6=62.5/125 9=9/125 С=Отерс |
25=250ум 90=900ум 20=2.0мм 30=3.0мм С=Отерс |
1=1м 2=1.5м С=Отерс |
00=Ноне ФП=ФК/ПК ФА=ФК/АПК СП=СК/ПК СА=СК/АПК СТП=СТ/ПК СТА=СТ/АПК ЛП=ЛК/ПК ЛА=ЛП/АПК С=Отерс |
